Обновлено: 20.03.2008

Работа с иерархией в системе компоновки данных

Система компоновки данных позволяет выводить в результат иерархические данные. В данной статье описываются некоторые особенности работы с иерархией в системе компоновки данных.

Иерархические группировки

Для того чтобы вывести в отчет группировку с иерархией следует у поля группировки, указать тип иерархии.

Пример:

Создаем схему с набором данных - запрос. В качестве текста запроса используем следующий запрос:

ВЫБРАТЬ
 УчетНоменклатурыОстатки.Номенклатура КАК Номенклатура,
 УчетНоменклатурыОстатки.Склад КАК Склад,
 УчетНоменклатурыОстатки.КоличествоОстаток
ИЗ
 РегистрНакопления.УчетНоменклатуры.Остатки КАК УчетНоменклатурыОстатки

Для начала, посмотрим, как будет выглядеть отчет без иерархии. В настройках отчета добавляем группировку по полю Номенклатура. Тип иерархии оставляем без изменения.

Результатом отчета будет простой список номенклатуры:

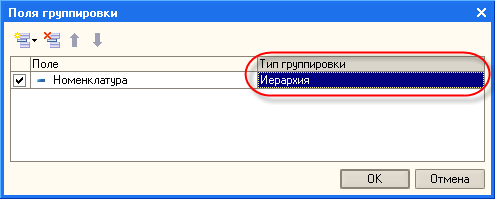

Изменим тип иерархии на "Иерархия". Для этого, в настройках отчета дважды щелкнем на группировке и изменим тип иерархии:

Теперь результат отчета будет дополнен иерархическими записями - родительскими записями для выводимой в отчет номенклатуры:

Если же изменить тип иерархии на "Только иерархия", то в группировке будут выводиться только иерархические записи:

Отбор "В группе"

Система компоновки данных позволяет отбирать записи, которые находятся в иерархии некоторого элемента. Для этого в системе предусмотрен вид сравнения "В группе" (во встроенном языке данный вид сравнения называется ВИерархии).

При установке данного отбора в результат будут выводиться записи, имеющие значение равное указанному, и все записи, располагающие ниже по иерархии.

Пример.

Если в отчет из первой части статьи добавить отбор "Номенклатура В группе "Программное обеспечение", то результат отчета будет выглядеть так

Описание иерархических наборов данных

В описанном в первой части статьи примере иерархия строилась для иерархического справочника. Для иерархических справочников система компоновки данных автоматически создает специальные наборы данных, при помощи которых и достраивается иерархия. Однако встречаются ситуации, в которых нужно построить иерархию самостоятельно.

Рассмотрим пример.

Допустим, у нас есть справочник Сотрудники, в котором есть реквизит Руководитель, содержащий ссылку на сотрудника, являющегося непосредственным руководителем сотрудника. В документе РасходнаяНакладная имеется реквизит Ответственный, в котором указывается сотрудник, ответственный за документ.

Требуется выдать отчет, в котором документы будут сгруппированы по ответственным за документы сотрудникам, с выводом иерархии по сотрудникам.

Для создания такого отчета:

Создадим набор данных "Документы", получающий список документов при помощи запроса:

ВЫБРАТЬ
 РасходнаяНакладная.Ссылка КАК Документ,
 РасходнаяНакладная.Номер,
 РасходнаяНакладная.Дата,
 РасходнаяНакладная.Контрагент,
 РасходнаяНакладная.Ответственный КАК Сотрудник
ИЗ
 Документ.РасходнаяНакладная КАК РасходнаяНакладная

Данный запрос выдаст нам документы с сотрудниками за них ответственных.

Для построения иерархии создадим набор данных "ИерархияСотрудников". Его запрос будет выглядеть так:

ВЫБРАТЬ
 Сотрудники.Ссылка КАК Сотрудник,
 Сотрудники.Руководитель
ИЗ
 Справочник.Сотрудники КАК Сотрудники
ГДЕ
 Сотрудники.Ссылка В (&Сотрудник)

Как видно, данный запрос будет возвращать сотрудников, перечисленных в параметре запроса Сотрудник.

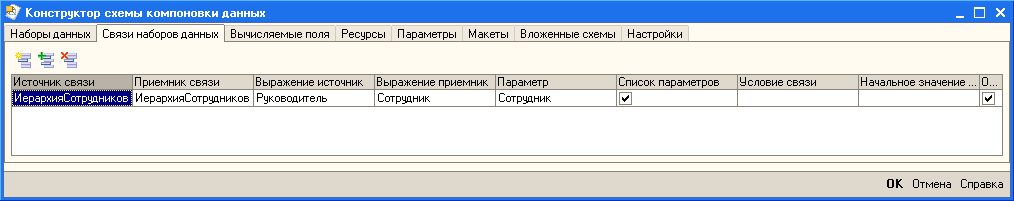

Для того чтобы данный набор данных получал по иерархии всех руководителей, опишем связь. В конструкторе схемы компоновки данных это делается на закладке "Связи".

В связи укажем, что связываем набор данных ИерархияСотрудников сам с собой. В качестве выражения источника будет выступать выражение "Руководитель", а в качестве выражения - приемника "Сотрудник". Таким образом, из каждой записи набора данных будет получено значение поля Руководитель и будет осуществлен поиск полученного значения в поле Сотрудник в этом же наборе данных и система рекурсивно получит все записи по иерархии. Т.к. в запросе записи получаются только для сотрудников, переданных в параметре Сотрудник, то в связи укажем, что следует использовать этот параметр, и т.к. параметр может принимать список значений, обозначаем это в связи, установив соответствующий флажок.

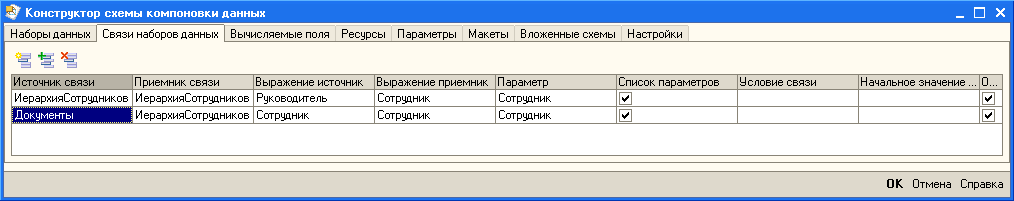

Теперь в схеме следует создать еще одну связь, которая будет указывать, что поле Сотрудник набора данных Документы следует связать с полем иерархического набора данных.

После описания связей, результат отчета с иерархической группировкой будет выглядеть приблизительно так:

Набор данных для проверки иерархии

В схеме компоновки данных можно также определить и набор данных, при помощи которого будет осуществляться проверка иерархии. Так, в предыдущем примере, можно определить набор данных, при помощи которого пользовать сможет использовать иерархические виды сравнения, и при этом будет получать результат, соответствующей выводимой в отчет иерархии.

Для того чтобы этого достичь создадим в схеме компоновки новый набор данных ПроверкаИерархии, с текстом запроса:

ВЫБРАТЬ
 Сотрудники.Ссылка ПроверкаИерархииСотрудника,
 Сотрудники.Руководитель РодительИерархииСотрудника
ИЗ
 Справочник.Сотрудники КАК Сотрудники

ГДЕ
 Сотрудники.Руководитель В (&ПроверкаИерархииСотрудника)

Для набора данных определим связь самого к себе. Выражение источник "ПроверкаИерархииСотрудника", приемник "РодительИерархииСотрудника". Параметр связи ПроверкаИерархииСотрудника, с возможностью использования списка.

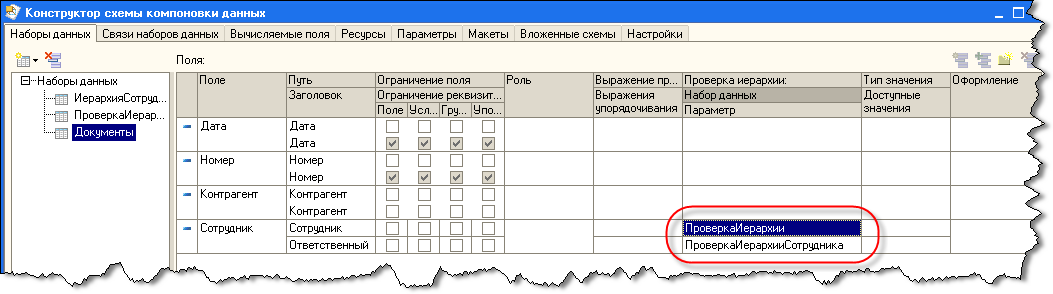

Теперь следует указать данный набор как набор данных проверки иерархии поля Сотрудник набора данных Документы. Это делается на закладке "Наборы данных" в таблице полей набора данных.

После выполнения описанных действий система компоновки данных будет использовать набор данных ПроверкаИерархииСотрудника для проверки иерархических условий.

Так, выше описанный отчет, с отбором "Сотрудник В группе "Тарасов" будет выглядеть так:

Примеры

Приведенные в данной статье примеры можно найти в отчете "ДокументыПоОтветственным" в информационной базе "Примеры 8.1", расположенной на диске ИТС.

Дистрибутив конфигурации находится в каталоге \1CITS\EXE\Demo81
